Zur Berechnung verwendete Materialien:
Bezeichnung Material Wärmeleitfähigkeit (WmK)
- PVC Hart PVC 0.17
- Stahl Baustahl 50
- Dichtmaterial EPDM 0.25
- Glas 1 LowE 1.0 1
- Glas 2 LowE 1.0 1
- Glas 3 Float 1.0 1
- Wand Klinker 0.96
- Putz außen Anhydritmörtel 0.7
- Putz innen Dünnbettmörtel 1
Randbedingungen:
- Angenommene Außentemperatur: -5°C
- Angenommene Innentemperatur: 20°C

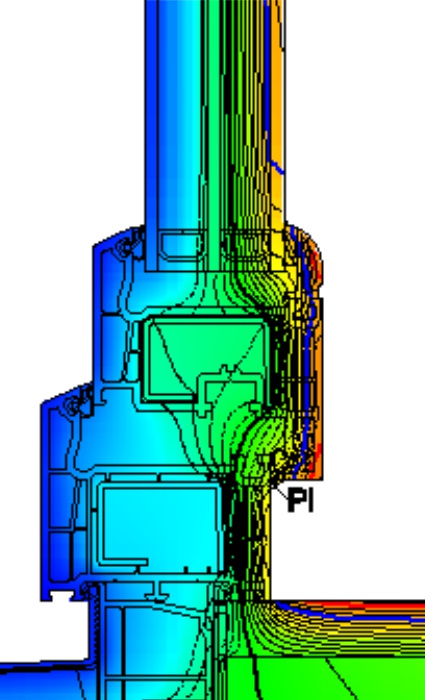

Dargestellte Isothermen:
- -5° bis 20° in 1° - Schritten
- 10° - Isotherme blau; 13° - Isotherme rot
Berechnete Temperaturen / Faktoren:
- Minimale Oberflächentemperatur Pi: 11.02 °C
- Temperaturfaktor fRsi: 0.64
|
